青銅劍鑒定方法 之一：

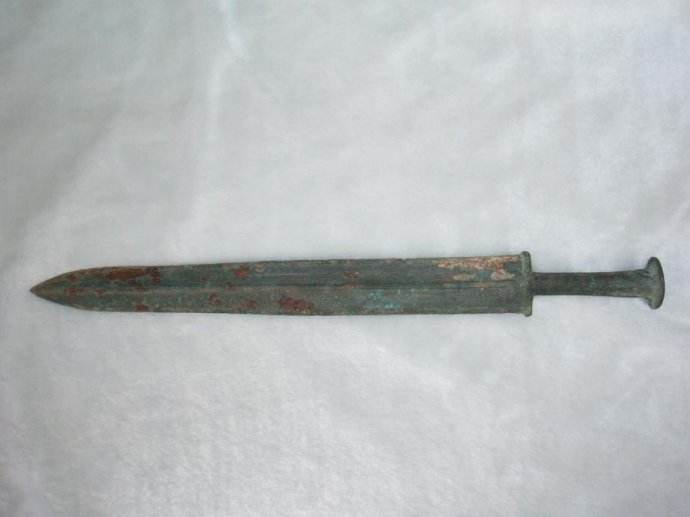

　　在青銅劍制作過程中，劍體是需要單獨(dú)鑄造加工完成后，才能鑄接手柄部的，不然劍身是無法實(shí)現(xiàn)打磨加工的，因?yàn)橛懈癫看嬖?，從加工角度講是個(gè)大問題，因此只能先完成劍身。對于一般的劍也就是常說的竹節(jié)柄、喇叭筒這樣的劍，一般從格到柄首實(shí)行整鑄，就是首部范型于格柄范型組合后一次澆鑄完成，澆口通常呈現(xiàn)橄欖型，在首部下端，有時(shí)候也會(huì)打磨掉，多數(shù)時(shí)候會(huì)完整保留下來。澆口的兩個(gè)端部正好與劍柄側(cè)邊范線相接，因?yàn)檫@是分型線也是合范的結(jié)合部位。對于同心圓相對就復(fù)雜一些，多數(shù)同心圓都是采用三段式鑄接，因?yàn)橥氖撞课皇菃为?dú)鑄造，同時(shí)還需要注意一個(gè)問題就同心圓劍的格，基本上講這個(gè)格也是單獨(dú)鑄造后插接上去的，部分同心圓的格部甚至可以看到縫隙，就是這個(gè)原因。

青銅劍鑒定方法之二：注意青銅劍與范鑄工藝對應(yīng)的脫范問題和劍體特征

　　一般講竹節(jié)柄、喇叭筒劍均屬于兩次鑄造，其格部到首是整鑄，因此格部位于劍體所構(gòu)成夾角必須符合鑄造圓角理論，否則會(huì)出現(xiàn)脫范困難甚至無法脫范的問題，所以真品的這個(gè)角度是大于90度的;但是對于同心圓劍就不一樣了，同心圓的格是單獨(dú)鑄造后插接進(jìn)去的，因此不存在脫范問題，就發(fā)掘的實(shí)物看，同心圓的此部位夾角基本上都會(huì)小于90度。

青銅劍鑒定方法之三：表面加工特征

　　一般講劍身是沿脊部進(jìn)行縱向打磨成型，開刃是垂直脊部進(jìn)行的，這種開刃方式是具有科學(xué)道理的，因?yàn)樵诜糯箸R下看，我們會(huì)發(fā)現(xiàn)刃口呈現(xiàn)細(xì)鋸齒狀，就殺傷力講，這種細(xì)鋸齒狀具有更高破壞力。這種開刃方式目前在新疆維吾爾人的小刀上依然應(yīng)用著，所以維吾爾人的這種開刃方式的小刀聲明赫赫，究其原因主要還是鋒利，其次才是美觀，因?yàn)榈兜淖饔煤蛢r(jià)值就是切割。

　　使用后再次被開刃的劍或者戈等兵器就不一定采用這種開刃技術(shù)了，因?yàn)檫@種開刃技術(shù)只能是專業(yè)技術(shù)人員才能做到，所以使用后二次開刃甚至多次開刃的兵器上會(huì)出現(xiàn)橫向開刃，其實(shí)這不是規(guī)范的，但是我們通過觀察還是會(huì)發(fā)現(xiàn)有些角落部位或者使用不到的部位也就是后面也不會(huì)磨到也沒必要磨得部位，往往依然會(huì)殘留下初次開刃的痕跡。

青銅劍鑒定方法之四：了解青銅劍部首部位的加工打磨痕跡特征

　　我們一般都忽略了這一部位的鑄后加工打磨問題，實(shí)際上這是一個(gè)很關(guān)鍵的問題，因?yàn)樗婕暗疆?dāng)時(shí)機(jī)械加工方式的應(yīng)用，以及合理高效加工技巧，當(dāng)然這種技巧是于當(dāng)時(shí)所使用的工具密切相關(guān)的，也是今天比較難以復(fù)制的。幾乎所有青銅劍的首部都采用了機(jī)械加工方式。

責(zé)任編輯：何妹
